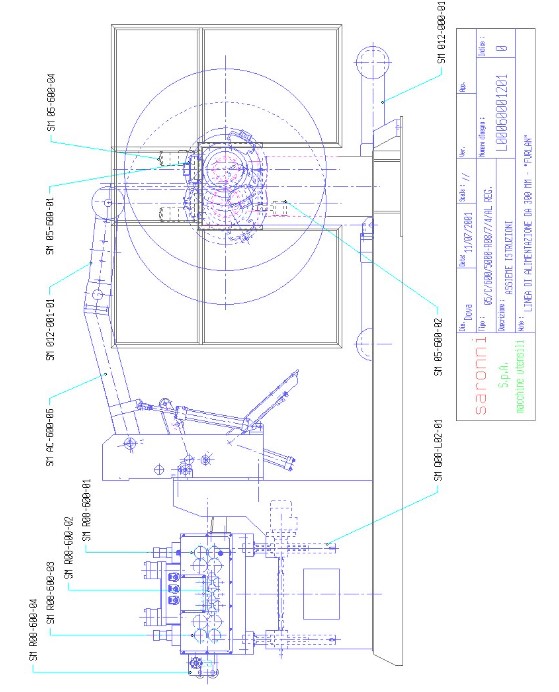

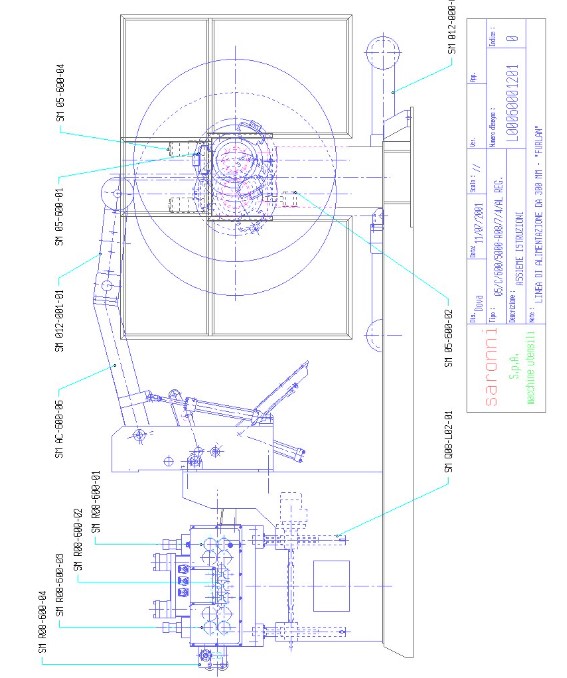

Linea Saronni 600 x 3 mm

  • Code: AAOW1323
  • Description:
    • Marca Saronni
    • Capacità 600 x 5 mm
    • Anno 2001 CE
    • Matricola L00060001201
    • Tipo 05/C/600/5000
    • GRUPPO SVOLGITORE Tipo 05 / B / 600 / 5000
    • * Larghezza min. ÷ max. nastro mm. 100 ÷ 600
    • * Ø interno rotolo min. ÷ max. mm. 460 ÷ 520
    • * Ø esterno rotolo min. ÷ max. mm. 700 ÷ 1400
    • * Spessore nastro min. ÷ max. 350 x 5 * 250 x 6 mm. 0,6 ÷ 4
    • * Peso del rotolo Kg. 5000+5000
    • * Velocità di uscita del nastro del gruppo raddr.-alimentatore m / 1' 2 ÷ 40
    • COMPONENTI IDRAULICI
    •  Blocco 2 Posti Y3003 Y3007 Con Ritgno Di Linea Ft 257/6 38
    •  Svolgitura Mandrino 1 E 2
    •  N°2 Elettrovalvola Duplomatic Md1d-S1/50 + N°2 Valvola Di Massima Pressione
    • Duplomatic Mcd4-Dt/50 + N°2

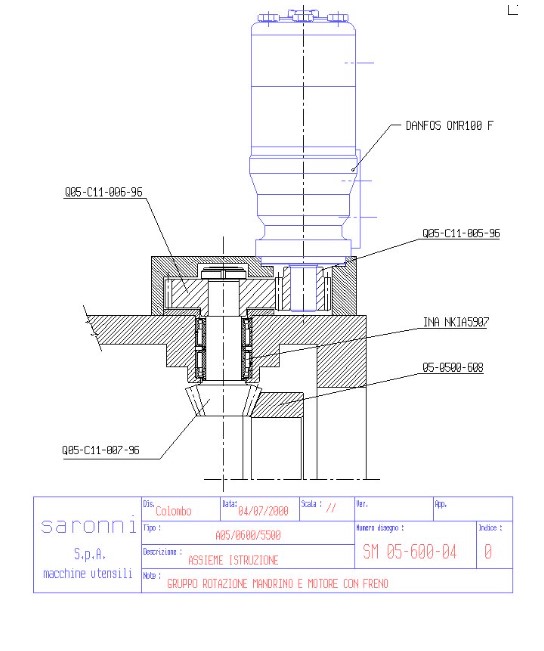

    • Motore Danfoss Con Freno Omr 100 Fl
    •  Blocco 2 Posti Y3011 Y3015

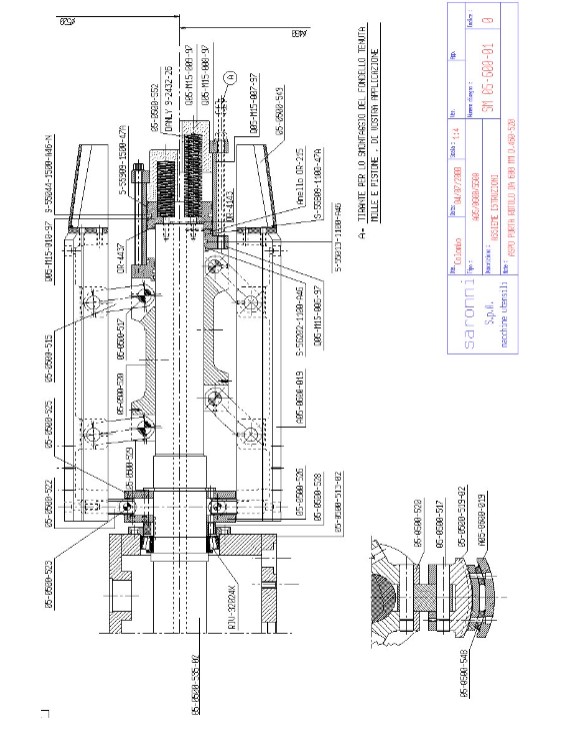

    •  Espansione Mandrini 1 E 2
    •  N°2 Elettrovalvola Duplomatic Md1d-S3/50 + N°2 Valvola Di Ritegno Duplomatic Mvpp-
    • D/50 + N°2 Cilindro
    • Saronni Ø 160/110*60
    • Componenti Pneumatici
    •  F.R.L. Festo Loe-D-Mini + Lfr –D-Mini
    •  Sblocco Colonna
    •  N°1 Elettrovalvola Festo Mfh 5-1/8b 19758 + N°1 Pistone Saronni Ø 90
    • Raddrizza alimentante
    • Tipo: R08/600/7/4/AL
    • Matricola: L00060001201
    • Anno di costruzione: 2001

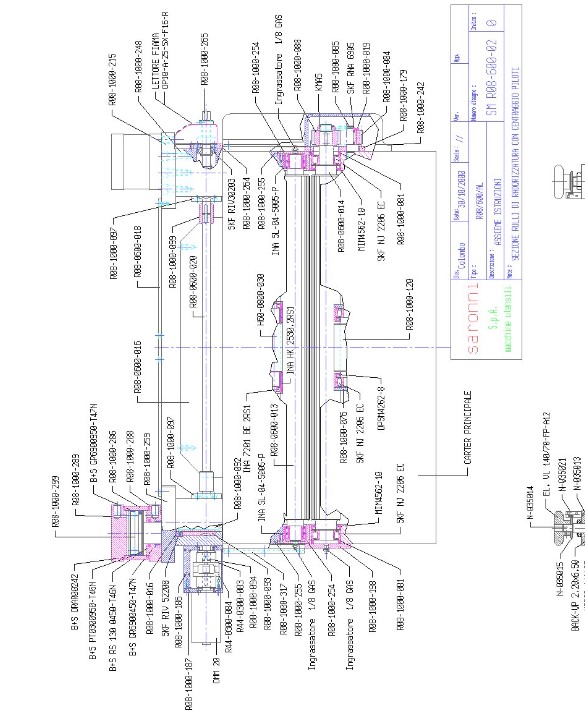

    • RADDRIZZATORE ÷ ALIMENTATORE TIPO R 08 / 600 / 7 / 4 / AL
    • * Prestazione richiesta con passo mm. 200 ( 180° ) Colpi / 1' 60
    • * Rulli di avanzamento Ø m. 95
    • * Controllo elettronico PLC SIEMENS S7 300 Con pannello operatore OP 7.
    • * Motore DUSTERLOH m.3 66
    • * Rapporto ingranaggi 1 ÷ 7,46
    • * Motore passo - passo ORIENTAL MOTOR TIPO 4 FASI
    • * Servovalvola H + L TIPO SVIR 14
    •  IDENT-NR.:58165022 AUSFHRG.:SSH200-249G5/066-03 FERT.-NR.: 375350201
    • [X] DISPOSITIVO DI REGOLAZIONE IN ALTEZZA Motorizzato con corsa max. di
    • mm. 150 con altezza scorrimento nastro da terra mm. 1350 ± 75
    • [X] LUBRIFICAZIONE Ingranaggi del riduttore in bagno d’olio
    • [ X ] IMPIANTO ELETTRICO VEDI SOTTO
    • [X] DISPOSIZIONE LINEA
    • * Guide del nastro Autocentranti a com. manuale.
    • * Senso di alimentazione Da DESTRA a SINISTRA
    • * Svolgitura Superiore.
    • * Tensione del circuito principale 400 V. 50 ÷ 60 Hz.
    • * Tensione dei comandi ausiliari ed elettrovalvole 24 V. D. C.
    • * Tensione CPU, ingressi e uscite PLC 24 V. D. C.
